आधुनिक इलेक्ट्रॉनिक सिस्टम के डिजाइन और अनुप्रयोग में, एक प्रमुख इलेक्ट्रॉनिक घटक के रूप में रिले, एक महत्वपूर्ण भूमिका निभाते हैं।रिले चयन एक ऐसी प्रक्रिया है जिसमें समग्र आकार, स्थापना विधि, स्थापना पिन फॉर्म आदि सहित कई कारकों पर व्यापक विचार की आवश्यकता होती है। इस लेख का उद्देश्य रिले का चयन करते समय डिजाइनरों को सर्वोत्तम निर्णय लेने में मदद करने के लिए एक व्यवस्थित विश्लेषण ढांचा प्रदान करना है।
उपस्थिति और स्थापना आवश्यकताओं का व्यापक विचार
सबसे पहले, एक रिले का चयन करते समय, इसके आकार की विविधता, स्थापना के तरीके और स्थापना पिन पदों को डिजाइनर को पूरे डिवाइस की विशिष्ट आवश्यकताओं के आधार पर चयन करने की आवश्यकता होती है।इन आवश्यकताओं में शामिल हैं, लेकिन रिले की ऊंचाई, बढ़ते क्षेत्र और बढ़ते विधि तक सीमित नहीं हैं।आमतौर पर, डिजाइनरों को लोड आवश्यकताओं को पूरा करते समय उपलब्ध स्थापना स्थान के आधार पर रिले के आकार का वजन करने की आवश्यकता होती है।यद्यपि छोटे आकार के रिले अंतरिक्ष को बचाते हैं, उनके पास संपर्क लोड क्षमता और संवेदनशीलता में सीमाएं हो सकती हैं।
उपयुक्त स्थापना विधि चुनें

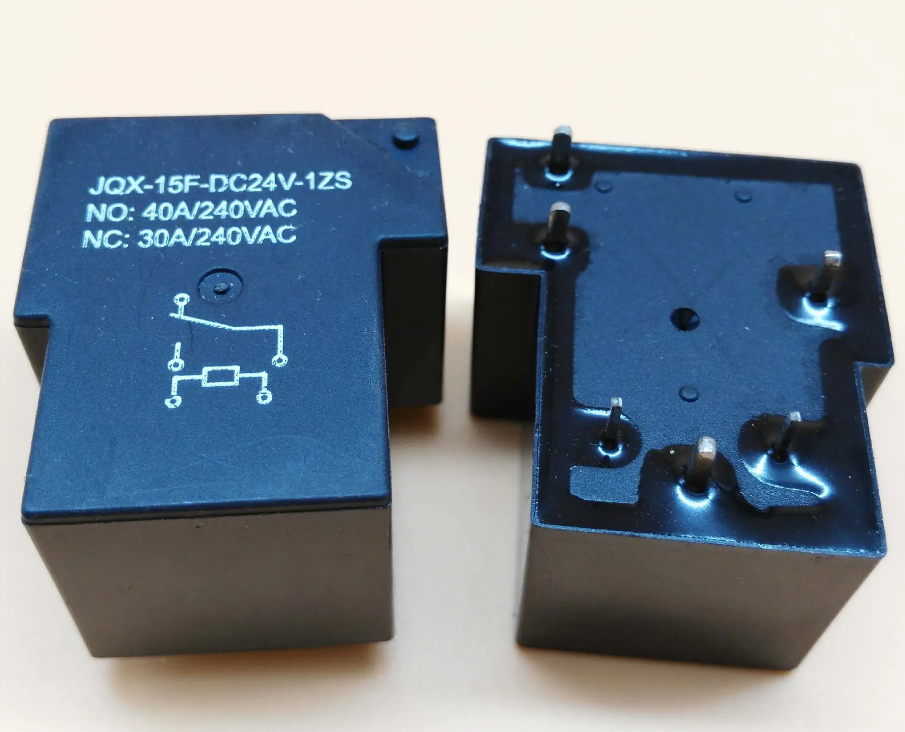

जिस तरह से एक रिले को माउंट किया जाता है, उसके प्रदर्शन और उपयोग में आसानी पर सीधा प्रभाव पड़ता है।सामान्य स्थापना विधियों में पीसी बोर्ड प्रकार, त्वरित कनेक्शन प्रकार, निकला हुआ किनारा स्थापना प्रकार, सॉकेट इंस्टॉलेशन प्रकार, आदि शामिल हैं, जो छोटे होते हैं और उन्हें अक्सर बदलने की आवश्यकता नहीं होती है, पीसी बोर्ड माउंटिंग एक किफायती और व्यावहारिक विकल्प है।हालांकि, रिले के लिए जिन्हें अक्सर बदलने की आवश्यकता होती है, सॉकेट-माउंटेड संस्करण अधिक सुविधा प्रदान करते हैं।20 ए से अधिक एक मुख्य सर्किट करंट के साथ रिले के लिए, सर्किट बोर्ड के माध्यम से बड़े करंट पासिंग के कारण सर्किट को हीटिंग और नुकसान से बचने के लिए एक त्वरित कनेक्शन प्रकार का उपयोग करने की सिफारिश की जाती है।उसी समय, बड़े रिले के लिए, निकला हुआ किनारा बढ़ते प्रकार प्रभावी रूप से सदमे और कंपन की स्थिति के तहत बढ़ते पैरों को नुकसान को रोक सकते हैं।
सिद्धांतों और व्यवहार का संयोजन
एक रिले का चयन करते समय, आपको न केवल उपरोक्त सिद्धांतों पर विचार करना चाहिए, बल्कि वास्तविक अनुप्रयोग परिदृश्यों के आधार पर एक व्यापक मूल्यांकन भी करना चाहिए।डिजाइनरों को उपकरण के काम के माहौल, अपेक्षित जीवन और रखरखाव की जरूरतों जैसे कारकों पर व्यापक रूप से विचार करना चाहिए।उदाहरण के लिए, उच्च तापमान, उच्च आर्द्रता या संक्षारक गैसों के साथ वातावरण रिले की सामग्री और संरचनात्मक डिजाइन पर उच्च आवश्यकताओं को रखता है।इसके अलावा, रिले के चयन को सिस्टम के दीर्घकालिक स्थिर संचालन को सुनिश्चित करने के लिए भविष्य के उन्नयन और रखरखाव की सुविधा को भी ध्यान में रखना चाहिए।
